CMC SQUID™ Rig Plate

פלטת עיגון רב־מישורית למערכות חבלים ומערכות TTRS

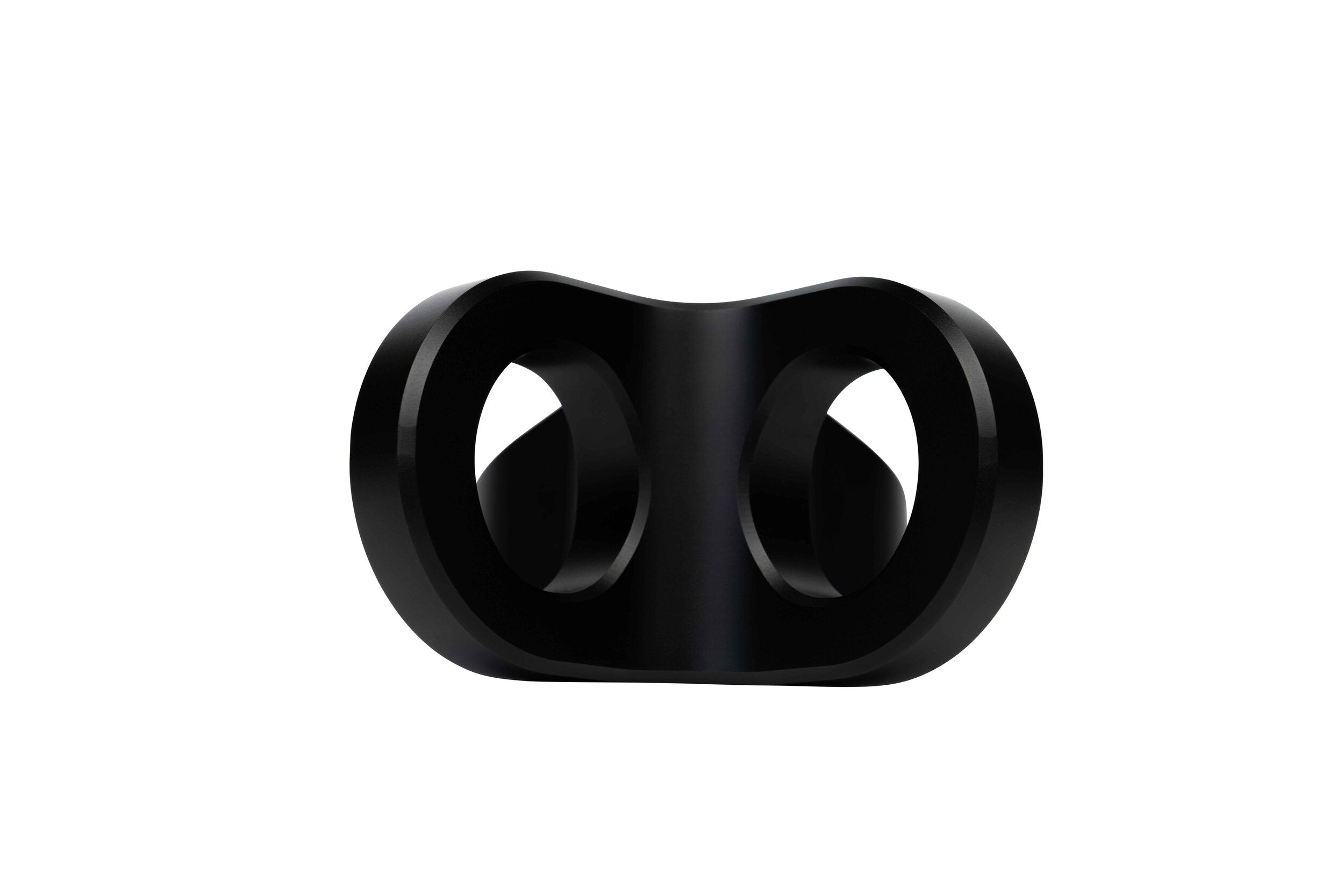

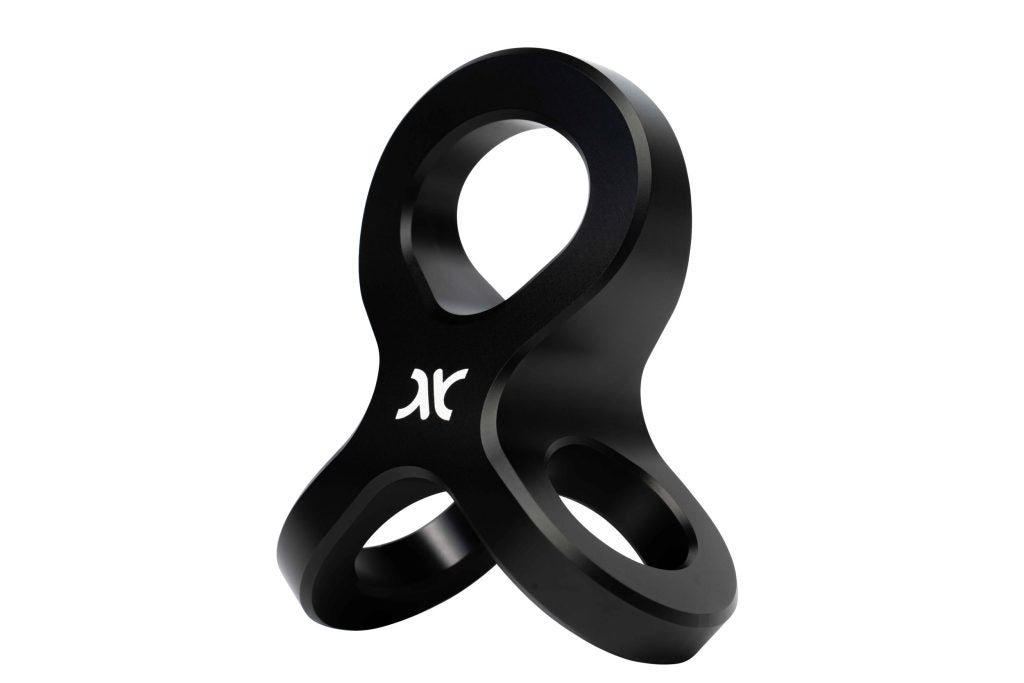

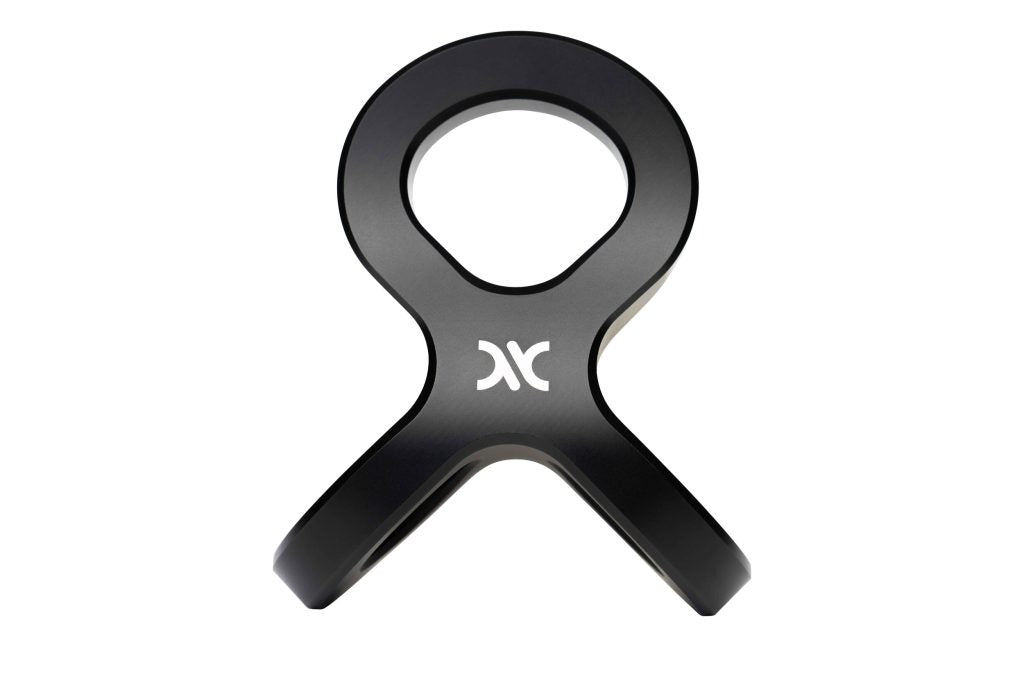

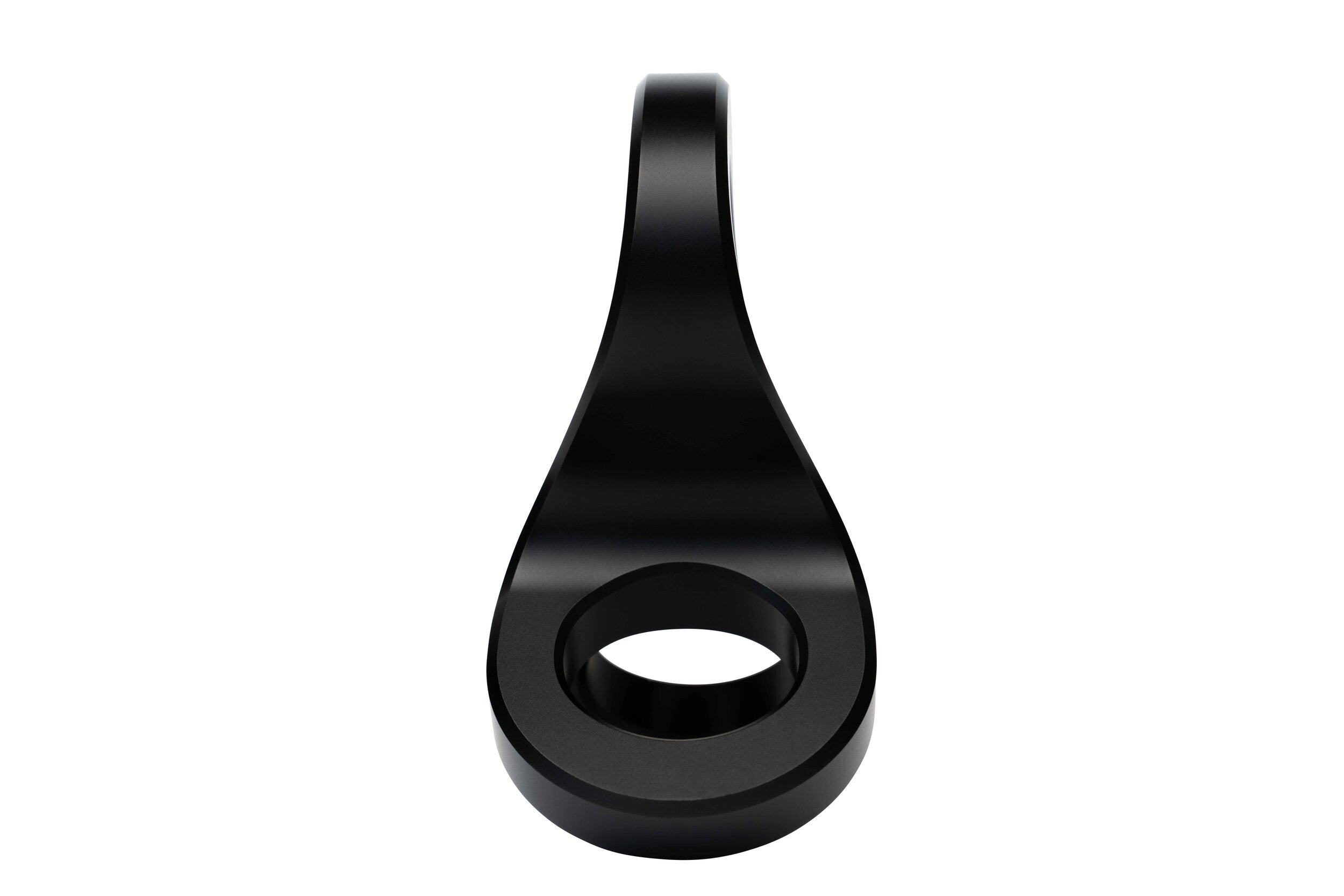

ה־CMC SQUID™ Rig Plate היא פלטת עיגון קומפקטית ורב־מישורית, שתוכננה במיוחד עבור מערכות Twin Tension Rope Systems (TTRS) ויישומי חלוקת עומסים. המבנה התלת־ממדי שלה כולל נקודת חיבור ראשית גדולה לעיגון מאובטח ונקודות חיבור משניות הממוקמות בזוויות של 90°, המאפשרות יישור מיטבי של הציוד והחבלים בהתאם לכיוון העומס.

מאפיינים עיקריים

ה־SQUID מאפשרת לארגן וליישר מספר רכיבי מערכת באופן יעיל, תוך שמירה על חלוקת עומסים נכונה והפחתת הסיכון להסתבכות או שינוי מיקום של הרכיבים. המבנה התלת ממדי מאפשר לרכיבים לנוע בחופשיות ולהתיישר באופן טבעי לכיוון העומס, ובכך מסייע לצמצם תזוזה והארכת מערכת במקרה של כשל בקו או בנקודת עיגון. הפלטה עשויה אלומיניום תעופתי ומבוססת על מבנה פשוט ללא חלקים נעים, המשלב חוזק גבוה עם משקל נמוך.

שימושים נפוצים

ה־CMC SQUID™ מיועדת לשימוש במערכות Twin Tension Rope Systems (TTRS), מערכות חילוץ טכני, חלוקת עומסים, מערכות עיגון מרובות נקודות, מערכות הרמה והורדה, חיבור מערכות חבלים כפולות, וכן יישומים נוספים.

יתרונות מרכזיים

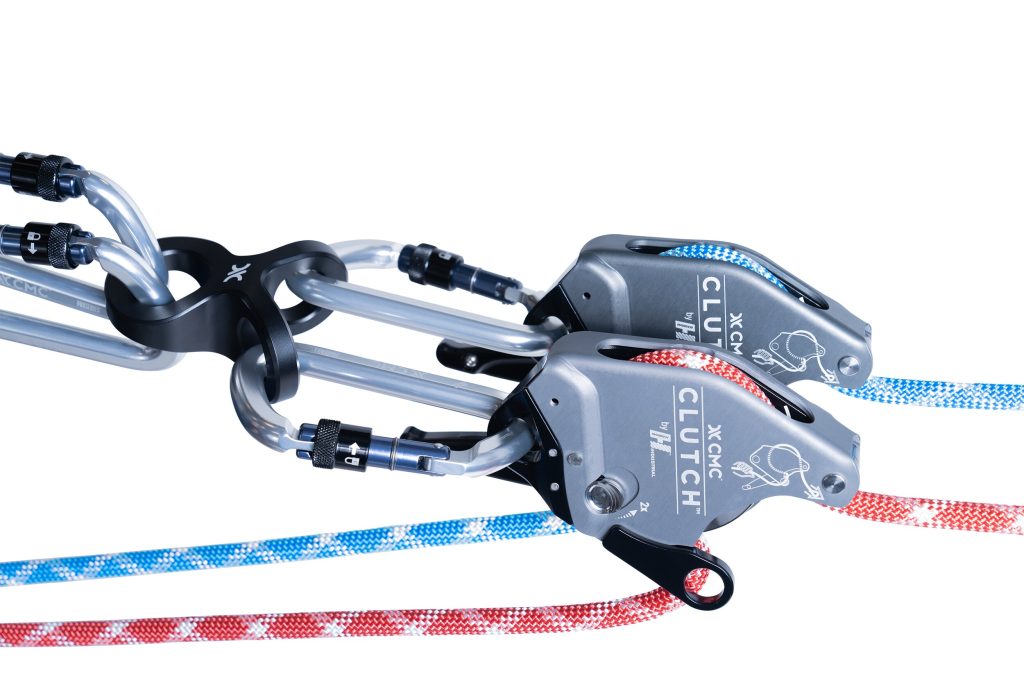

ה־SQUID™ תוכננה במיוחד כדי לאפשר שליטה יעילה במערכות TTRS, לרבות אפשרות למפעיל יחיד לשלוט במקביל במתח של שתי מערכות חבל. כאשר משתמשים בה עם שני מכשירי CMC CLUTCH™ בתצורת Double Clutch, ניתן ליצור מערכת הרמה והורדה כפולה המסייעת בשמירה על מתח משותף בין שני החבלים ובהפחתת הסיכון במקרה של כשל בקו יחיד.

בנוסף, המבנה הקומפקטי והחזק מאפשר חלוקת עומסים יעילה, יישור טבעי של הרכיבים לכיוון העומס, וסידור נקי ומסודר יותר של המערכת ללא צורך בחלקים נעים.

מפרט טכני

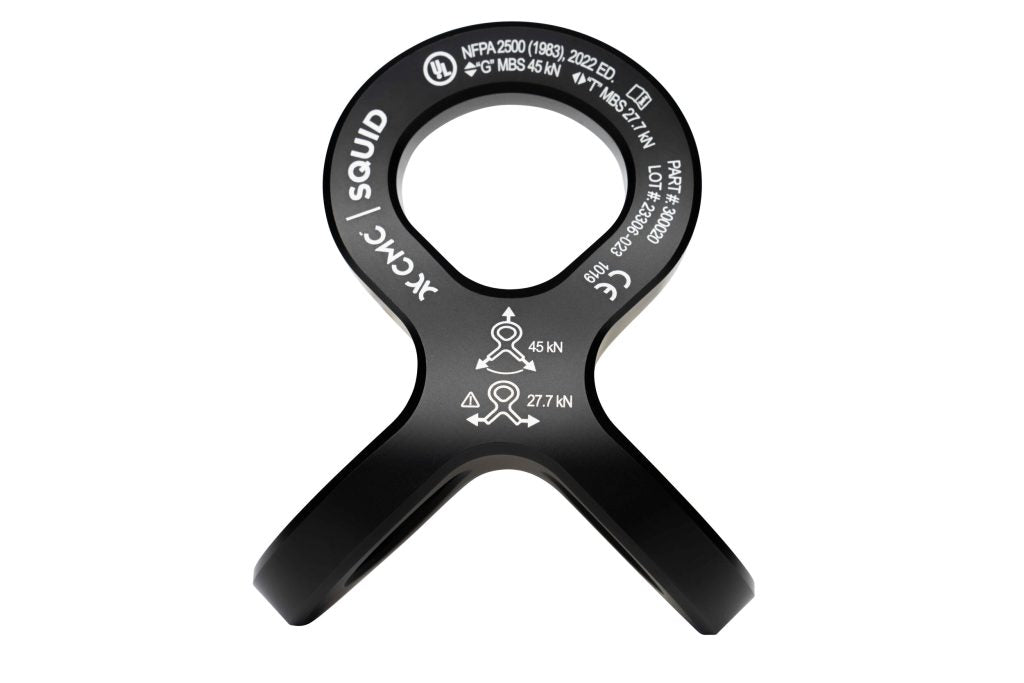

הדירוג של 45 kN חל על תצורות שימוש ספציפיות בלבד; יש להסתמך על הוראות היצרן ועל תצורת החיבור המאושרת עבור היישום הספציפי.
